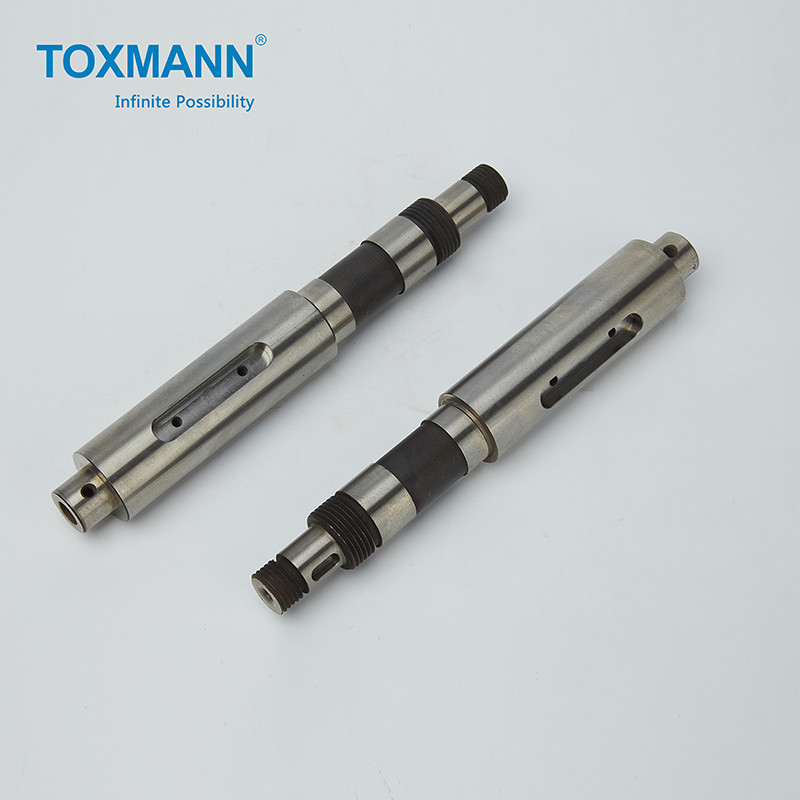

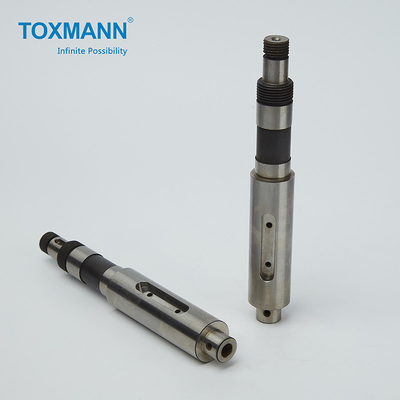

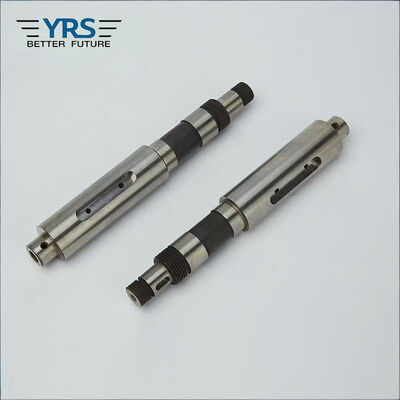

Piezas de precisión dadas vuelta multiusos

Las piezas giradas de precisión del husillo del torno CNC

Catálogo de Yirongsheng.pdf

Lista de máquinas de procesamiento e inspección.pdf

^{El eje está soportado por rodamientos, y el segmento del eje que coopera con el rodamiento se llama el eje.y su precisión y calidad de superficie son generalmente requeridas para ser altasLos requisitos técnicos se formulan generalmente de acuerdo con la función principal y las condiciones de trabajo del eje, y por lo general incluyen los siguientes elementos:}

^{a) La rugosidad de la superficie
Generalmente, la rugosidad superficial del diámetro del eje emparejado con la parte de transmisión es Ra2.5 ~ 0.63μm, y la rugosidad superficial del diámetro del eje de soporte emparejado con el rodamiento es Ra0.63 ~ 0..16 micrómetros.}

^{b) Precisión de la posición mutua
Los requisitos de precisión de posición de las piezas del eje se determinan principalmente por la posición y la función del eje en la máquina.Es necesario garantizar los requisitos de coaxialidad del diario de la parte de transmisión del conjunto al diario de soporte., de lo contrario, la precisión de transmisión de la parte de transmisión (engranaje, etc.) se verá afectada y se generará ruido.el desbordamiento radial de la sección del eje correspondiente al diario del rodamiento es generalmente 0.01 ~ 0.03mm, y el eje de alta precisión (como el eje principal) es generalmente 0.001 ~ 0.005mm.}

^{(c) Precisión geométrica
La precisión geométrica de las piezas del eje se refiere principalmente a la redondez y cilindricidad del diario, la superficie externa del cono, el agujero del cono de Morse, etc.y su tolerancia debe limitarse generalmente dentro del rango de tolerancia dimensionalEn el caso de las superficies circulares interiores y exteriores que requieran una alta precisión, la desviación admisible deberá indicarse en el dibujo.}

^{d) Precisión dimensional
Para determinar la posición del eje, el diario que actúa como soporte generalmente requiere una alta precisión dimensional (IT5 ~ IT7).La precisión dimensional de la revista para ensamblar piezas de transmisión es generalmente baja (IT6~IT9).}

Información sobre el producto:

^{YRS dispone de un grupo de tornos NC de alta precisión y máquinas compuestas de torsión importadas de Japón y Taiwán.Nuestros tornos NC han sido muy apreciados por nuestros clientes por su calidad estable y productividad eficiente.}

Campo de aplicación:

^{1.Industria de la automatización}

^{2.Industria de las comunicaciones}

^{3.Industria militar}

^{4.Industria de consumo}
